Tabella di riferimento velocità Kress 1050 FME-1 / RPM
| Valore potenziometro | R.P.M (giri al minuto) |
|---|
| 1 | 5.000 |
| 2 | 7.700 |
| 3 | 12.500 |
| 4 | 16.500 |
| 5 | 21.000 |
| 6 | 25.000 |
| Fresa | RPM | Velocità XY (mm/min) | Velocità Z (mm/min) | Incrocio (0.1 - 1.0 diam) | Passo in Z (mm) | Note |
|---|
| Endmill 3,0 mm, 1 tagliente | 18.000 | 1600 | 700 | 0,5 | 1,25 |
Trucioli
|
| Endmill 1,5-2 mm, 1 tagliente | 20.000 | 1200 | 500 | 0,5 | 0,8-1 |

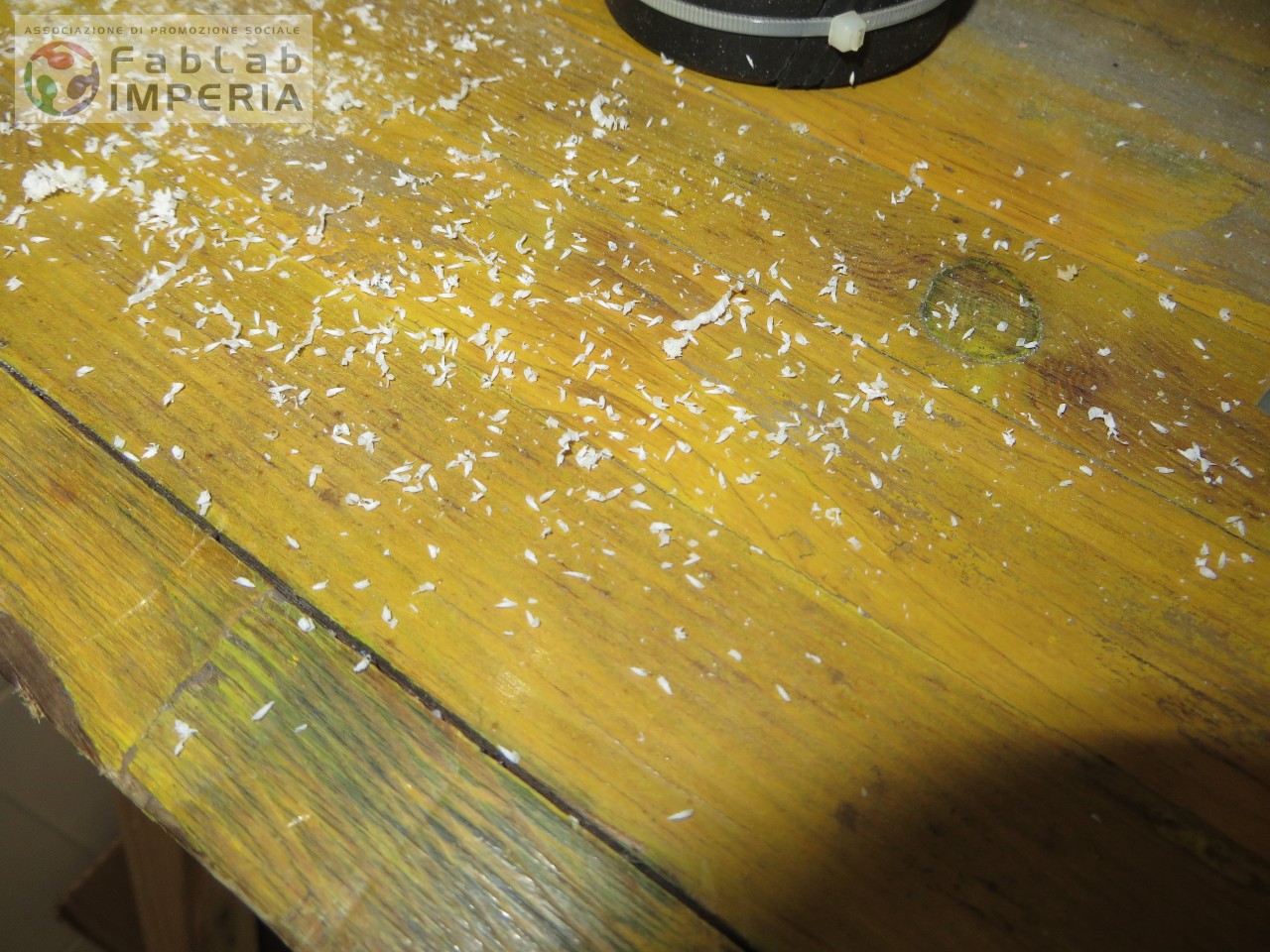

Trucioli PMMA 1.5mm
|
LEGNO DI FAGGIO LISTELLARE
| Fresa | RPM | Velocità XY (mm/min) | Velocità Z (mm/min) | Incrocio (0.1 - 1.0 diam) | Passo in Z (mm) | Note |
|---|
| Endmill 3,175 mm, 1 tagliente | 20.000 | 1200 | 500 | 0,7 | 2 |

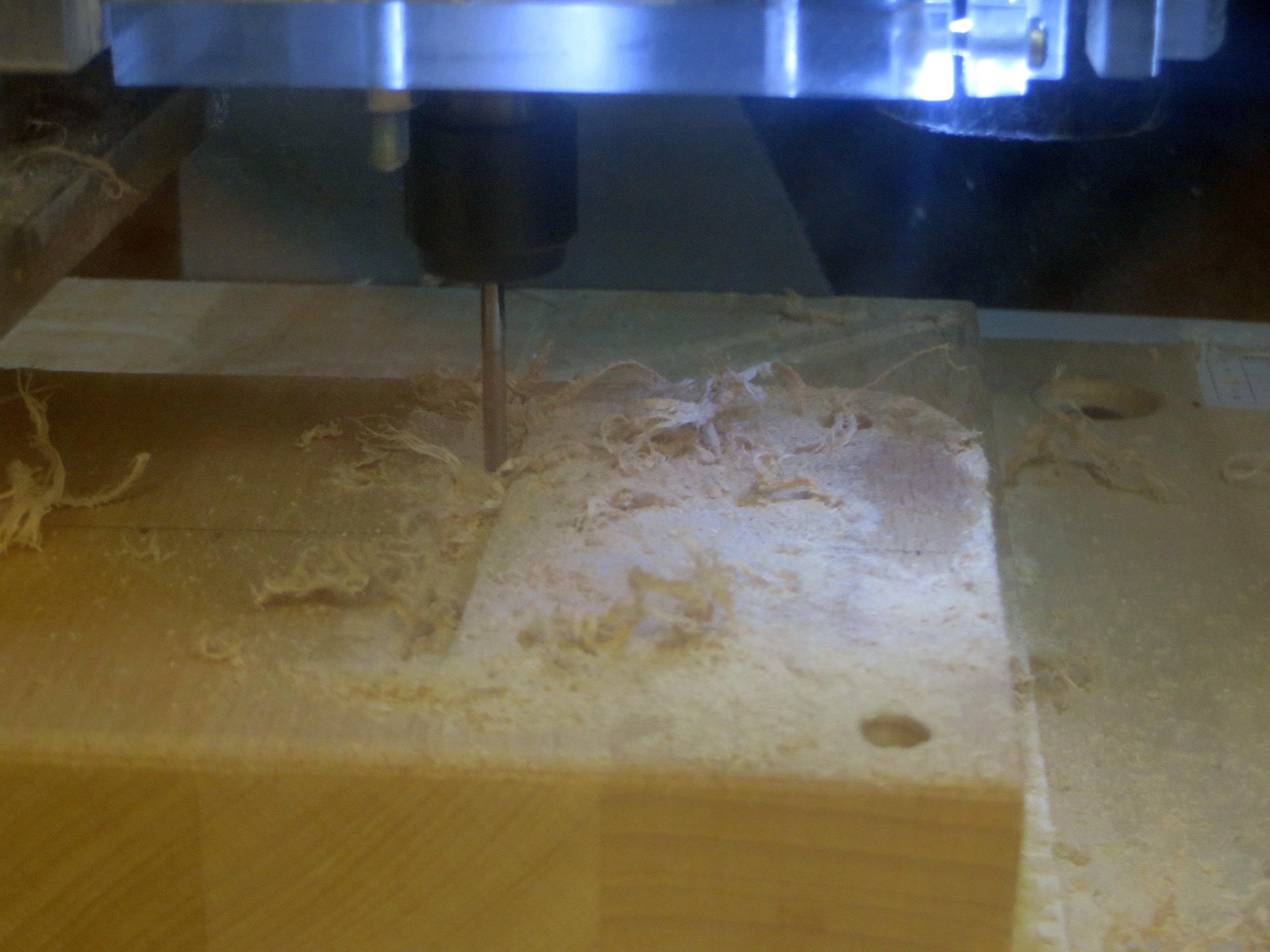

Trucioli durante la lavorazione
|
| Endmill 6mm, 2 taglienti | 12.000 | 1500 | 500 | 0,5 | 3 | |
LEGNO MULTISTRATO (compensato)
| Fresa | RPM | Velocità XY (mm/min) | Velocità Z (mm/min) | Incrocio (0.1 - 1.0 diam) | Passo in Z (mm) | Note |
|---|
| Endmill 3,175 mm - 1 tagliente | 18.000 | 1200 | 500 | 0,7 | 2 |

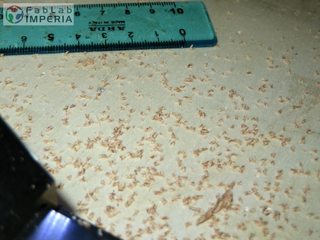

Trucioli
|
| Bulino diametro in base 1mm x 30° | 22000 | 800 | 300 | 0,2 | 2 | |
ALLUMINIO (lega imprecisata)
| Fresa | RPM | Velocità XY (mm/min) | Velocità Z (mm/min) | Incrocio (0.1 - 1.0 diam) | Passo in Z (mm) | Note |
|---|
| Endmill da 5 mm - 1 tagliente | 12.000 | 600 | 150(in rampa) | 0,7 | 0,25 |

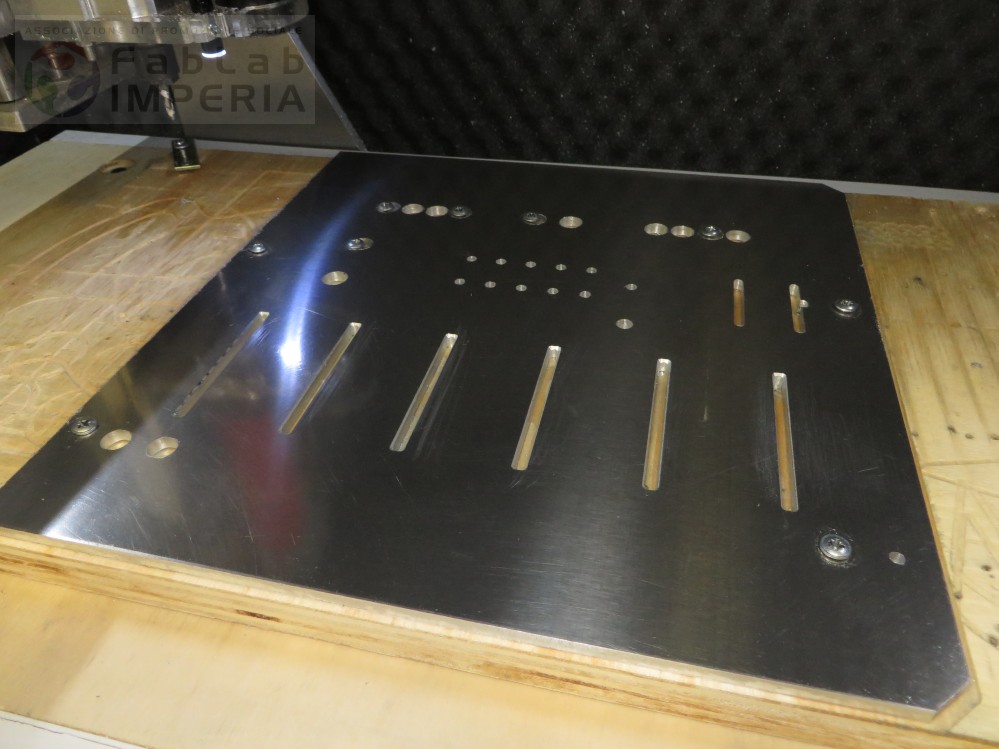

Esempio di lavorazione a secco
|
| Endmill da 3mm - 1 tagliente | 18.000 | 250 | 100(in rampa) | 0,7 | 0,2 |

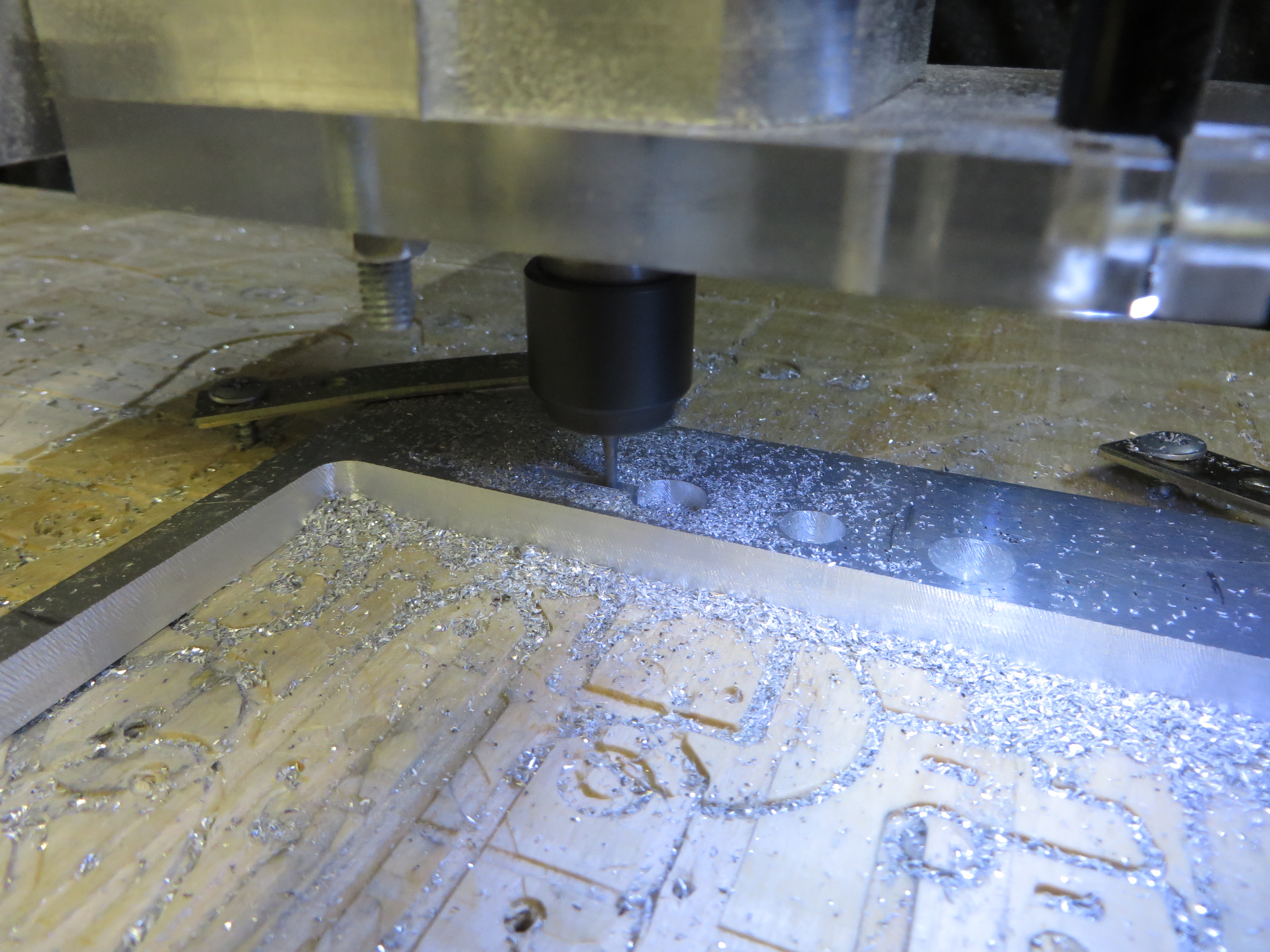

Lavorazione e trucioli alluminio fresa piccola (a secco)
|
| Endmill da 4 mm - 2 taglienti | 12.000 | 600 | 150(in rampa) | 0,7 | 0,25 |

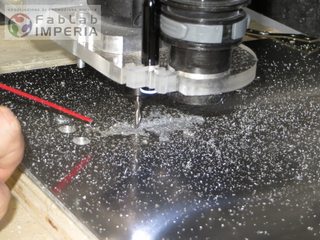

Usare affondi in rampa e lubrificazione
|

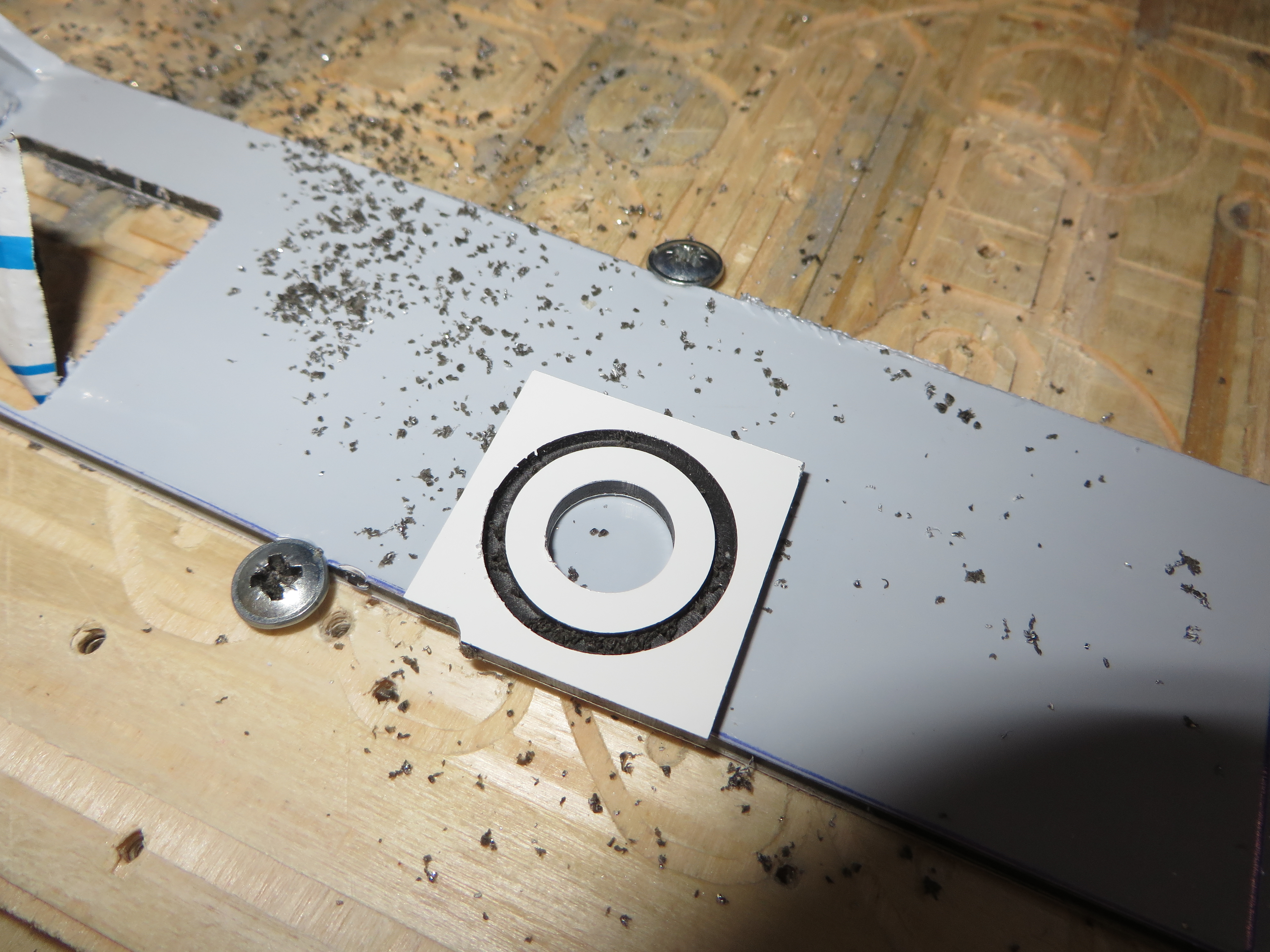

DIBOND
| Fresa | RPM | Velocità XY (mm/min) | Velocità Z (mm/min) | Incrocio (0.1 - 1.0 diam) | Passo in Z (mm) | Note |
|---|
| Fresa spingente da 2mm | 16.500 | 1000 | 300 | 0,7 | 0,5 |
|
FOREX
| Fresa | RPM | Velocità XY (mm/min) | Velocità Z (mm/min) | Incrocio (0.1 - 1.0 diam) | Passo in Z (mm) | Note |
|---|
| Endmill da 3 mm - 1 tagliente | 7.000 | 2000 | 1000 | 0,7 | 2 | Biadesivo su lato pellicola

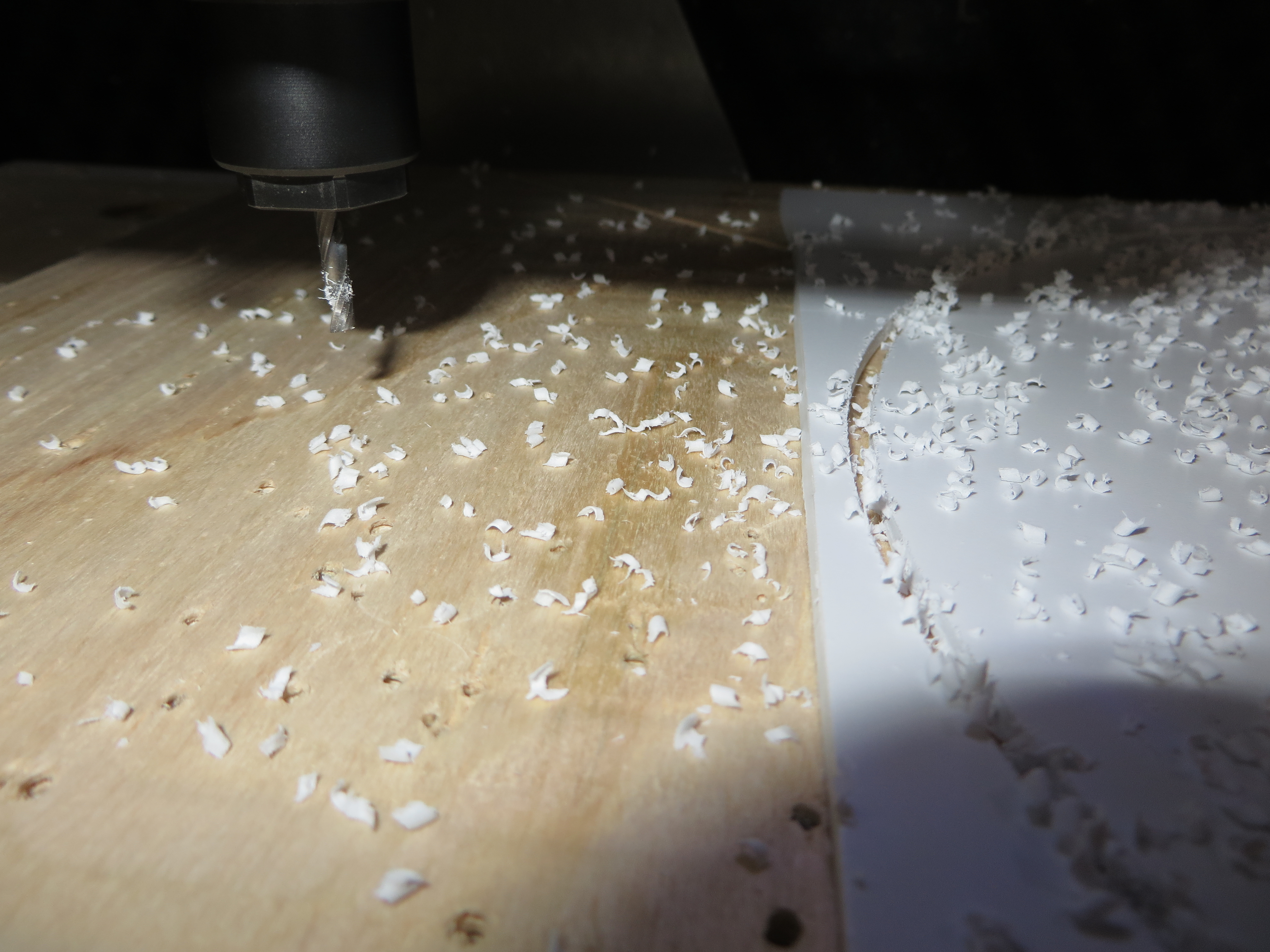

Trucioli
|
PCB (basette ramate per circuiti)
| Fresa | RPM | Velocità XY (mm/min) | Velocità Z (mm/min) | Incrocio (0.1 - 1.0 diam) | Passo in Z (mm) | Note |
|---|
| Bulino 0.2 mm - 30° per tracce | 20.000 | 600 | 150 | 0,7 | 0,15 | consumo elevato
aspiratore acceso |
| Da foro 0,8mm | 20.000 | | 500 | | 2,5 | consumo elevato
aspiratore acceso |
| Da foro 0,9mm | 20.000 | | 350 | | 2,5 | consumo elevato
aspiratore acceso |
| Da foro 0,9mm | 20.000 | | 200 | | 1,2 | consumo elevato
aspiratore acceso |
| Da taglio endmill 1,5mm | 20.000 | 1000 | 500 | 0,5 | 0,5 | consumo elevato
aspiratore acceso |
| Da taglio endmill 3 mm | 20.000 | 1600 | 700 | 0,5 | 1,2 | consumo elevato
aspiratore acceso |
Carico per dente
https://www.onsrud.com/xdoc/feedspeeds
